拉伸模具最考验模具钢材的冶炼质量，如果模具钢有偏析，组织上面有大量的肉眼看不见的微观细微裂纹，那用在拉伸模具上面，干不了多少产品就会起拉丝。

   周先生问我，拉伸模具用什么材料好？他两年前问过我类似的问题，我当时给了他3个选材原则。这次来问我的时候，我就问他：你的拉伸模具遇到了什么问题？拉伸多厚的材料，什么材质。

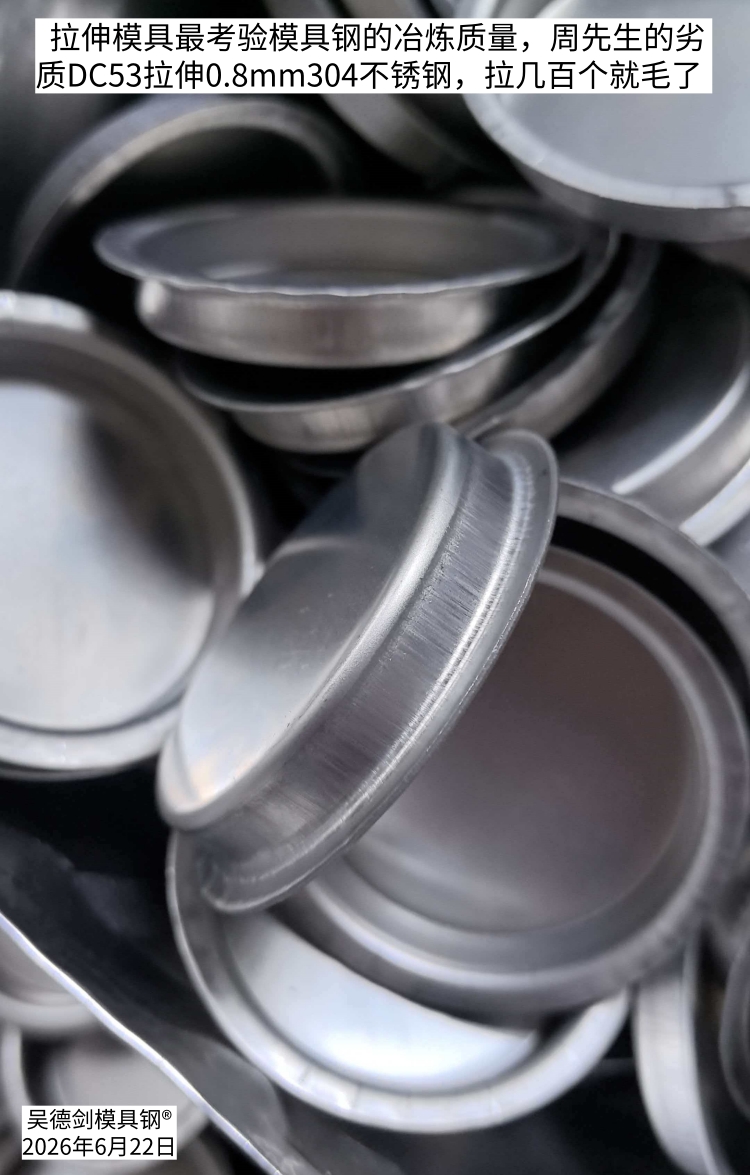

   他告诉我说，拉伸的面不光亮，DC53拉伸几百个产品就拉毛了。拉伸的材料是0.8mm304不锈钢，拉伸高度10mm。

   不锈钢拉伸最容易起拉丝，对模具的耐磨性、不粘料的性能要求极高，它对模具钢材的冶炼质量要求也是极高的。DC53模具钢拉伸几百个产品，侧壁就起竖纹，这是DC53的冶炼质量太差，存在着肉眼看不见的微观细微裂纹。

    现在解决的办法就两个：

   你不想换模具钢的，就把现在的DC53拿去做表面涂层，涂层可以覆盖掉一部分细微裂纹，从而改善拉丝的问题。但涂层是一次性，无法抛光修复后使用，如果不行了，要重新做涂层，而且几十块钱一公斤的涂层费用也挺高的。

  第二个方法是只能换模具钢。拉伸0.8厚的304不锈钢，性能比较合适的，不用涂层的，有成功案例的，我推荐你用誉辉SKH51高速钢。

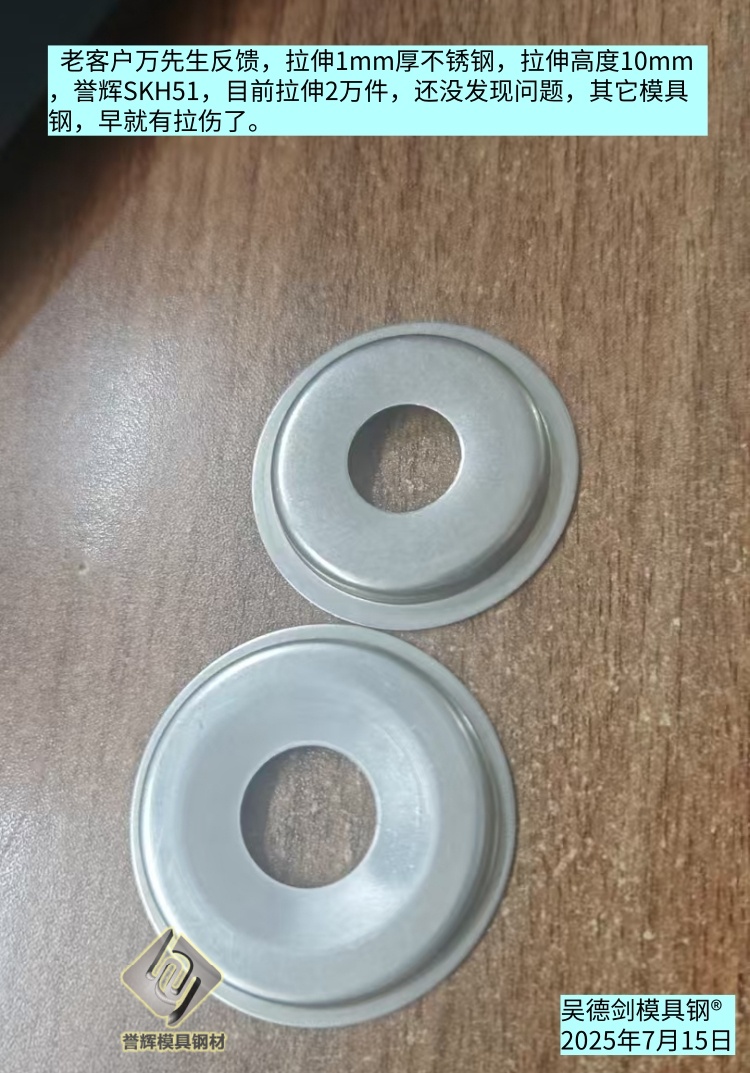

   我们一位客户跟我说过，拉伸1mm304不锈钢，拉伸高度10mm，用誉辉SKH51高速钢，硬度做到62-64HRC，拉伸2万个产品是不会起拉丝的，其它模具钢早就起拉丝了。他表扬说：你的SKH-51做拉伸模具效果是不错的。

  当然，如果你还想更好的，可以用硬质合金钨钢，但他的价格，不是一般人一般模具所能承受的，你在考虑一下要先评估一下自己的模具成本。又或者可以用PM23粉末高速钢，它既不会粘模，硬度又非常高，耐磨性又有保障，价格比钨钢是要便宜多了，但也是高速钢SKH51的2倍多，大几百一公斤的成本，你要评估一下。

   最便宜的解决方法就是用现在的DC53去涂层，或者用冶炼质量好的。细微裂纹少的Cr9Mo2VSi系列的冷作模具钢，硬度做到60-63HRC，再加涂层，这是一种低成本的解决方案。

  无论你选择哪款模具钢，冶炼质量是尤其重要的，也是你要着重考虑的，拉伸模具最考验模具钢的冶炼质量了，冶炼质量差的模具钢细微裂纹多，无论的怎么做，都要粘模起拉痕。

  当然，周先生拉伸0.8mm厚304不锈钢，DC53拉几百个就毛了的，这就不能再用DC53了，你也可以用SKH51高速钢，冶炼质量好的SKH51就不用做涂层了，这样模具可以重复抛光使用，维修更方便。誉辉SKH51高速钢拉伸1mm厚304不锈钢， 拉伸高度10mm，客户表扬可以拉伸2万不会起拉丝的，其它模具钢早就起拉丝了，这是可以直接用上的方法。

  最后要提醒你一句，拉伸不锈钢千万千万不要用Cr12MoV，必定会起拉丝的，就算做涂层也是没用的。
