想让一位目标客户下单，是不容易的。

  今天，我的一位2021年1月30日就加上微信好友的客户下单了，历时一年8个月。

  虽然时间久了点，但结果是美好的。

  我的很多客户都是这样来的，今天加你，不一定下单，明天咨询你，也不一定下单，但也许几年之后，他就下单了，因为模具实在搞不定。

  林先生昨天又来问：吴总，这种不锈钢轴压齿型容易崩，塌陷，有没有合适的材料推荐？目前试过SKH-9、DC53、LD，寿命都不好。

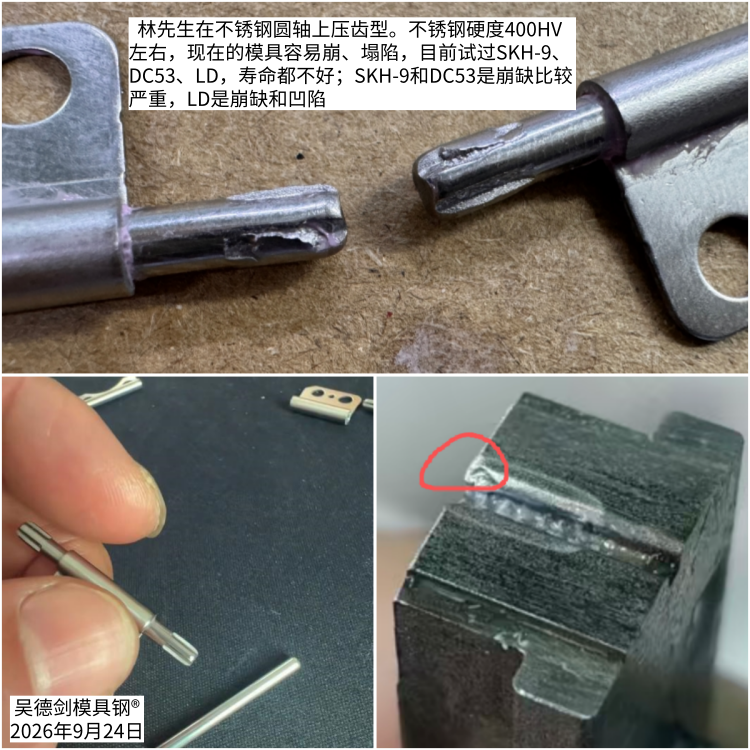

  细聊后得知，林先生这次的模具是在不锈钢圆轴上压齿型，不锈钢硬度400HV左右，现在的模具容易崩、塌陷，目前试过SKH-9、DC53、LD，寿命都不好；SKH-9和DC53是崩缺比较严重，LD是崩缺和凹陷。

  看过他的产品和模具，属于单边拍扁冲压的工况，冲压面很小又很长，模具受力面小，对强韧性要求高。

  该工况的不锈钢圆棒是硬料，拍扁需要的力气很大，DC53和LD是高碳的冷作模具钢，硬度60-62HRC，用于该工况，硬度低了些，要塌角，韧性也差了些，要崩缺的。

  SKH-9是普通熔铸高速钢，W6Mo5Cr4V2的合金成分，热处理后的硬度62-64HRC，硬度是高的，耐磨性是好的，但硬而脆，容易崩角是正常的。

  不锈钢圆棒硬料拍扁选高速钢做模具是合理的，但不能用普通熔铸的高速钢，偏析太严重，只有高硬度没有高强度，俗称韧性太差，容易崩角。这种工况应该选粉末先进工艺生产的高速钢PM23，硬度HRC64-66，既有高硬度，又有高强度，才能满足该工况使用。

  也因为已经试了3种模具钢，经不起再折腾了，这次咨询后，林先生就安排采购人员下单了。

  每一个订单，都是来之不易的，你得好好做。

  服务是开路的，专业是拉订单的，质量好是拉返单的，每一步你都得小心翼翼。

  吴德剑模具钢，用户的参谋长，用过的都买账。

  #模具钢大王吴德剑
