热加工对金属组织和性能的影响。

1）热加工的目的是改善铸锭组织，致密性提高，破碎偏析和杂质，细化晶粒。

2）出现纤维组织，偏析、夹杂，晶界，热加工流线勾画出来的形态；沿着纤维方向，机械性能比较好，流线要封闭在金属内部，以防止零件被腐蚀。

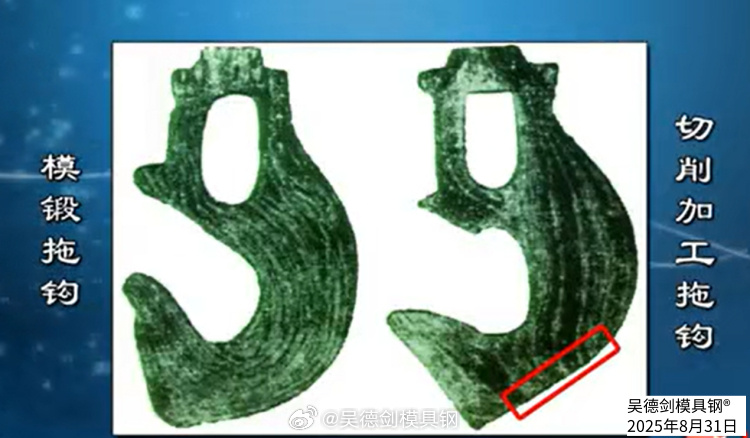

  挂钩的图2是机加工出来的，纤维方向跑出了零件，这会增加腐蚀，纤维方向不跟零件受力方向一致，零件强度大幅下降。

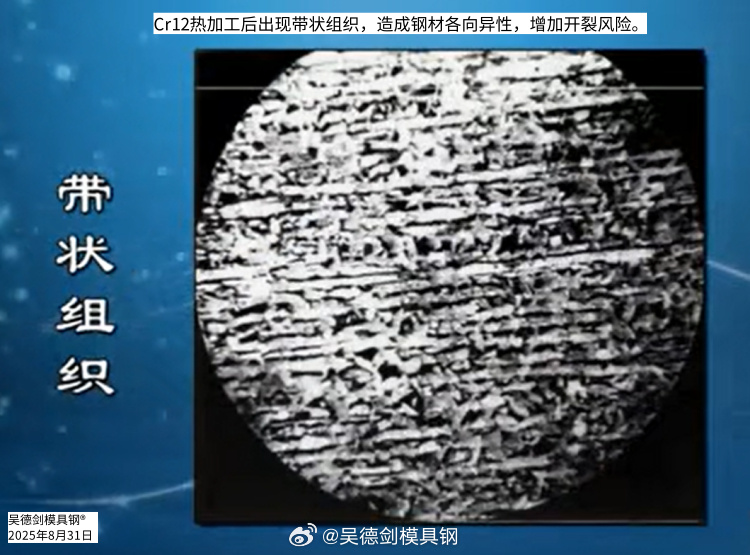

3）热加工后，还会出现带状组织，这也是成分偏析。如Cr12热加工后出现的带状组织。

  Cr12组织是由奥氏体和碳化物组成，在热加工过程中，组织被拉长所呈现出来的带状形态，这会出现各向异性，对金属的性能不利，只能通过扩散退火+正火的方式，消除带状偏析。

4）热加工过程要注意晶粒粗大，温度越高，晶粒越粗大，温度越低，晶粒越细小，但温度低了，影响加工性能。（热加工的温度，一般是再结晶温度）

  学点理论知识，才能解释生产中遇到的问题；也能够利用这些理论知识，解决生产中遇到的问题；优化工艺，改善模具钢性能，靠的就是这些理论知识。

  #模具钢大王吴德剑
