做钨钢模具的网友问，W360和8433这两种热作模具钢做冲头，热冲34CrMo可以吗？

  细聊后得知，客户热锻34CrMo材质，工件温度加热到1200℃，原来冲头用H13，Cr12MoV，冲头容易变形，想用钨钢模具，成本又吃不消，现在想着换成W360或耐热钢8433，但拿捏不准，想问一下用料是否可以？

  热锻冲头容易磨圆角，是需要高耐热、高硬度、热磨损性能好的模具钢，W360和8433，肯定比你比原来用的H13，3Cr2W8V强，但还不是最好的选材。

  H13是一款铬系热作模具钢，碳C含量0.38%，硬度HRC50，耐热合金钼Mo含量1.3%，耐热性能差，自己都耐不住热，会被退火掉，硬度下降后，红硬性就没有保障了，加上本身硬度低，热磨损性能差，用于热锻模具的型腔它都抗不住，用作冲头容易变形，磨圆角，那是必然的。

  3Cr2W8V是从W18Cr4V演变过来的一款钨系热作模具钢，耐热性能是强了，但不含钼Mo元素，韧性差，容易开裂，从一开始使用，就直奔开裂而去，寿命要求不高的工况，3Cr2W8V的红硬性，热磨损性能，比H13强多了，但韧性、热疲劳性能、抗冲蚀性能不如H13。

  热锻模具冲头用H13、3Cr2W8V，便宜是最大的好处，容易磨圆角，容易变形，寿命短是最大的痛苦，产品数量不多的，可以用H13或3Cr2W8V。

  但如果产品数量多的，现在的冲头寿命太短的，容易变形的，那就不想了，客户现在想用W360和耐热钢8433做冲头，我只能说比H13和3Cr2W8V强，但不是理想选材。

  8433模具钢的耐热及稳定性是H13的2-3倍，硬度HRC50-54；在寿命期内模具不会被退火掉，硬度不会下降，红硬性有保障，不再出现塌模、开裂这两大顽疾，尤其值得强调，8433修模后寿命不减，即使模具修到报废，背面硬度也不会下降。但用于热磨损性能要求非常高的冲头用料，因为硬度太低，还不是最理想的选材。

  W360是一款高耐热的热作模具钢，硬度HRC54-58，热磨损性能比H13、3Cr2W8V、耐热钢8433好，但成本却非常高，也许寿命会有提升，但付出的成本却很高，按你们的话说，性价比不高。

  零件加热到1200℃的工况，冲头对耐热性能、高温强度、热磨损性能要求非常高，我还是偏向推荐8566模具钢。

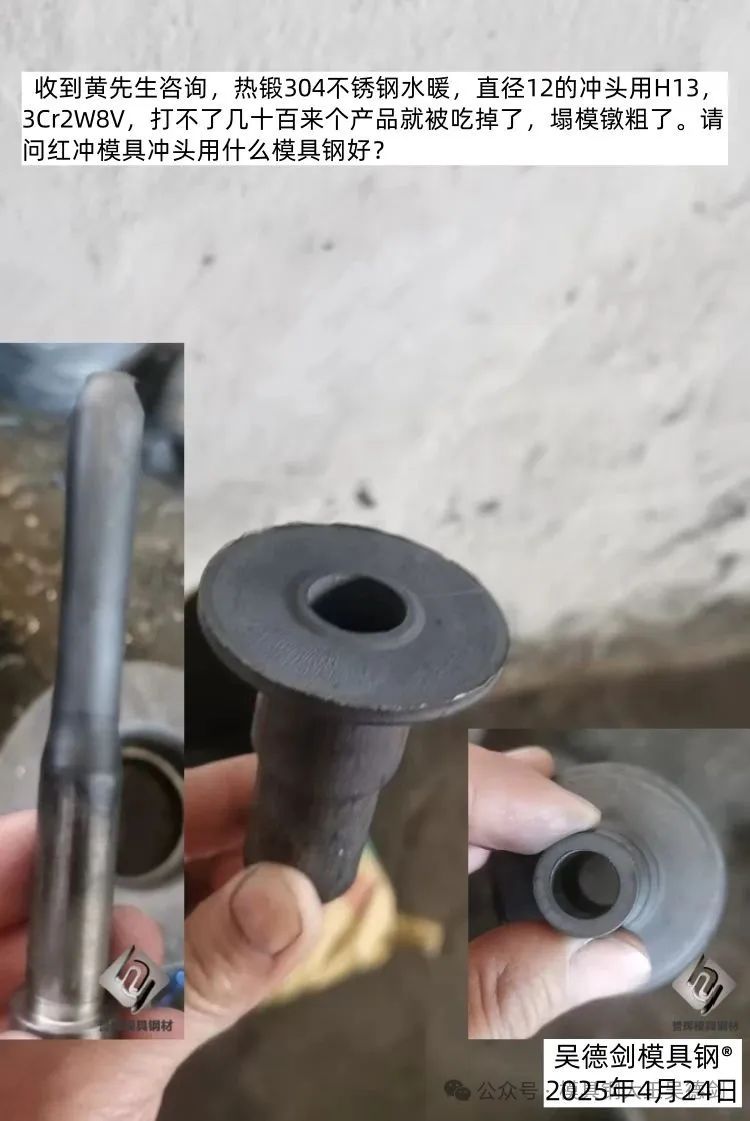

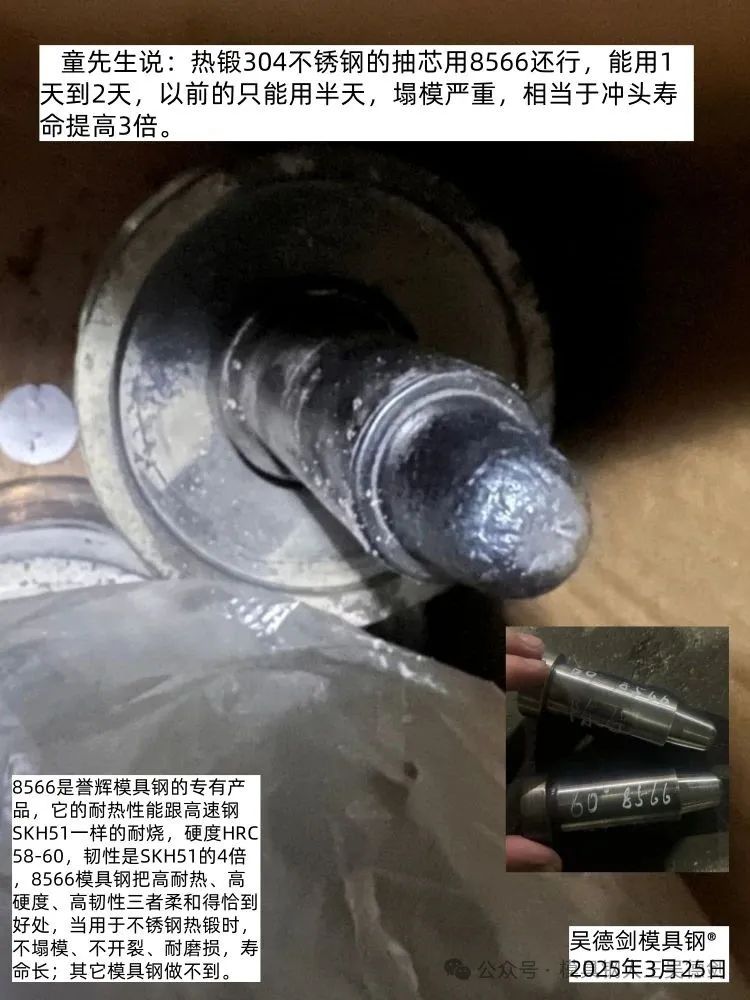

  8566模具钢的耐热性能跟高速钢SKH51一样耐烧，硬度HRC58-60，韧性是SKH51的4倍，8566模具钢把高耐热、高硬度、高韧性三者柔和得恰到好处。8566的热磨损性能比上文提及的H13、3Cr2W8V、8433、W360都要好，价格也比W360低，性价比优势明显。 童先生热锻304不锈钢，冲头用H13，半天时间就磨圆角，塌模开裂了，但用8566模具钢，可以使用2天时间，寿命提高3倍。

  因此，热锻模具冲头用料，我还是推荐8566模具钢，就像张先生说的，红冲304不锈钢，8566给五星好评，产品光洁度很好，成品后，跟管子做的一样。

#模具钢大王吴德剑#
