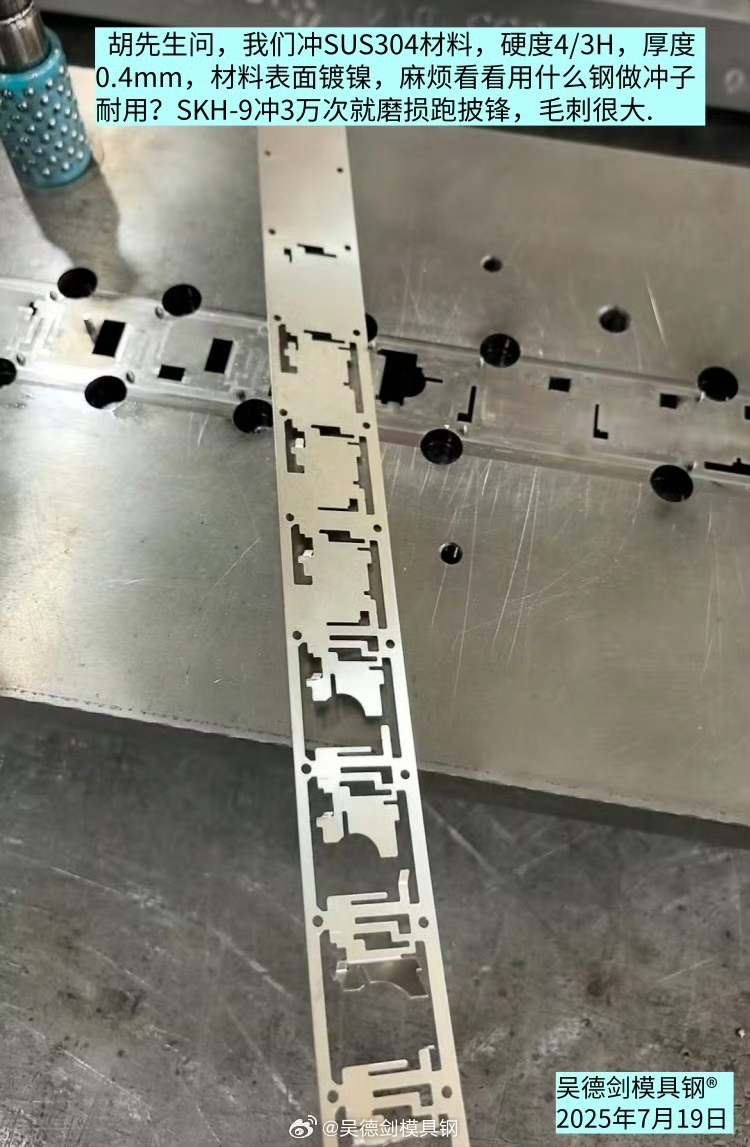

收到胡先生问，我们冲SUS304材料，硬度4/3H，材料表面镀镍，麻烦看看用什么钢做冲子耐用？

  进一步了解后得知，目前在生产厚度0.4，现在下模刀口用的是钨钢，所以刀口没问题，就是冲子有问题，目前用SKH-9，不耐用，SKH-9就是磨损，冲3万就跑披锋，崩的情况是没有的，冲速度180/分钟，产品量大。

  冲压0.4mm厚的SUS304不锈钢，材料硬度4/3H，这是薄板硬料冲压，要用耐磨性好的模具钢，否则冲头容易被磨损；材料表面镀镍，这是容易粘料的，冲头容易被吃掉，从而导致产品跑披锋。

  SKH-9是一款含钨的高速钢，硬度HRC62-64，耐磨性是非常好的，就是普通熔铸的冶炼工艺，组织上存在大量的肉眼看不见的微观细微裂纹的，这就容易跟被冲材表层的镍产生粘料的黏着磨损，从而导致产品跑披锋，毛刺大。

 介于客户产品数量大，可以用性能好的模具钢，又要耐磨性，并且不粘料，推荐PM23粉末高速钢，硬度HRC64-66，耐磨性和抗崩裂性能是SKH-9的2-3倍，还多了不粘料的好处，一步到位。

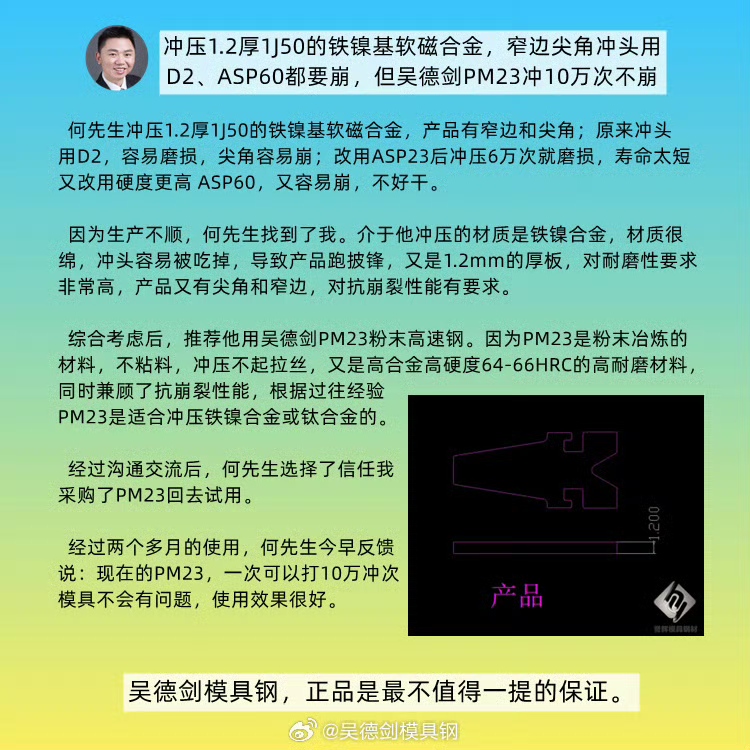

  我们的客户何先生，冲压1.2mm厚铁镍合金，用吴德剑PM23做冲头，一次可以冲压10万冲次。

  这何先生冲压的材质跟胡先生类似，也遇到类似的跑披锋困扰，但何先生用PM23可以冲10万冲次，对比胡先生的3万冲次，寿命提高3倍，因为有何先生的成功经验，所以推荐给胡先生使用。

  #模具钢大王吴德剑
