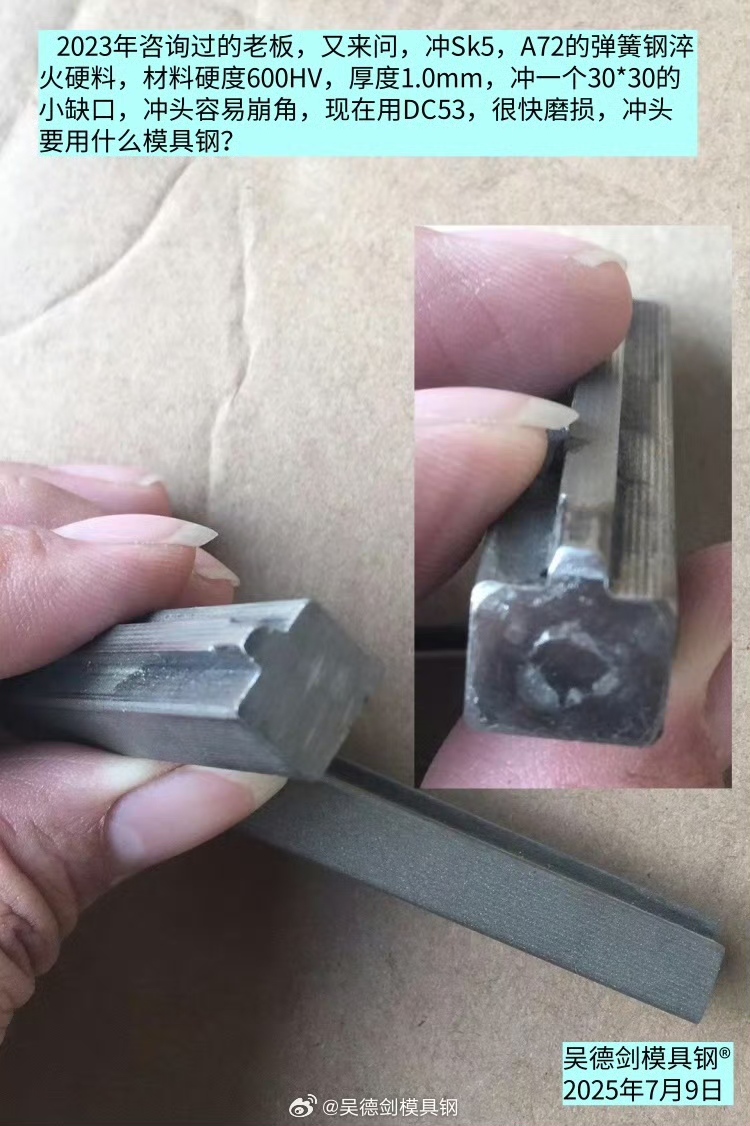

2023年咨询过的老板，又来问，冲Sk5，A72的弹簧钢淬火硬料，材料硬度600HV，厚度1.0mm，冲一个30*30的小缺口，冲头容易崩角，现在用DC53，很快磨损，冲头要用什么模具钢？

  这是典型的厚板硬料冲压，对模具钢的耐磨性，抗崩裂性能要求极高，硬度低了容易磨损，硬度太高了又容易崩角，是很难搞的。

  2年前，其实我已经推荐他用PM23粉末高速钢了，因为嫌弃PM23价格太贵，他放弃了。

  2年后的今天，又来咨询相同的问题，我的推荐还是一样，还是推荐PM23粉末高速钢。

 因为粉末冶炼的先进工艺，材料没有偏析现象，晶粒细小且均匀，这是最理想化的材料组织，又是高合金的材料，耐磨性非常好，材料强度很高。PM23碳C含量1.3%，硬度HRC64-66，钨W含量6.0%，钒V含量3.0%，坚硬的碳化物数量多，分布均匀，颗粒细小，耐磨性和抗崩裂性能好；PM23的抗崩裂性能和耐磨性大约是普通熔铸高速钢SKH51的2~3倍，这是其他模具钢给不到的性能。

  我们有位客户黄先生，他是冲压1.2mm65锰钢淬火加硬材料，冲头用PM53、PM4，磨损严重，现在冲头用PM23，冲压500个产品就崩角，PM4更差。但用上吴德剑PM23后，寿命提高13倍，现在他们工厂冲这种65Mn淬火硬料的，都是用吴德剑PM23粉末高速钢。

  推荐完之后，还是一样的套路，要求报价。

  介于他已经报价3次，都是嫌弃价格太贵了，这次我就开门见山跟他说，你先评估一下模具成本，看看PM23的价格能不能接受，你能接受的，我安排报价，接受不了，就不报价了。

  因为我心里明白，我只能根据模具工况，推荐性能匹配的模具钢，而且我会把失效原因，选材依据，说得明明白白，让你理解。但我没办法让一个原本买不起的人，说到他买得起，所以我就直说了。

  如果我真有这本事，我也不卖模具钢了，我直接让你们往我卡里打钱，这样不是更省事！

  #模具钢大王吴德剑
